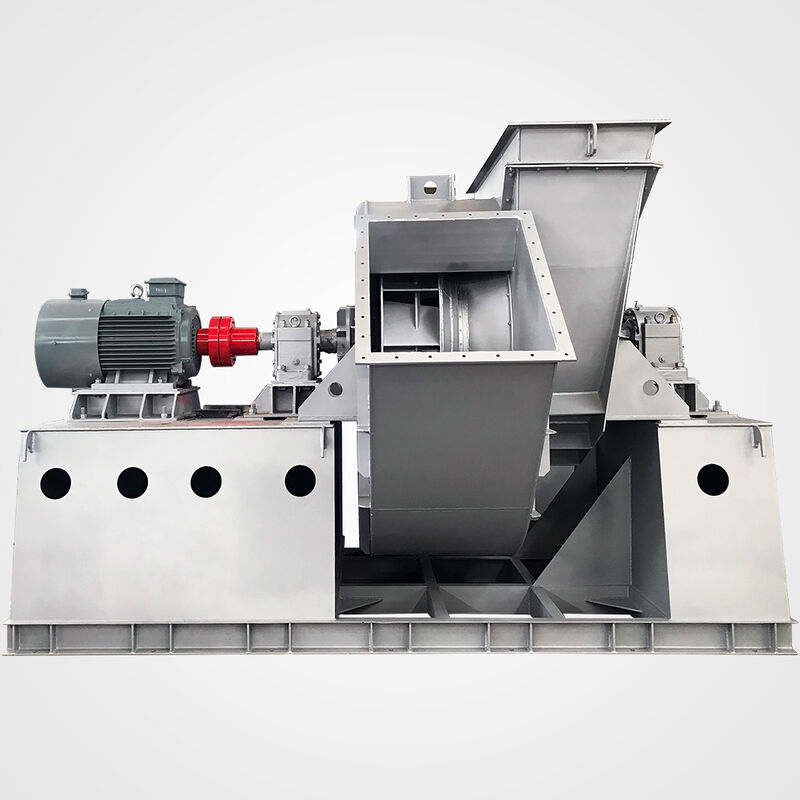

Sistema di soffiatore di caldaia anti-corrosione Q345 ad alta efficienza energetica

4-73 Ventilatore a tiraggio indotto per caldaia

Introduzione Of 4-73 ventilatore

Progettato per applicazioni industriali esigenti per caldaie, il nostro sistema di ventilazione per caldaie personalizzato combina la costruzione in acciaio ad alta resistenza Q345 con una tecnologia avanzata a risparmio energetico per offrire prestazioni e durata eccezionali. Il sistema è dotato di uno speciale trattamento anticorrosione su tutti i componenti, garantendo una resistenza affidabile all'ossidazione ad alta temperatura, alla corrosione chimica e al degrado dovuto all'umidità.

Strutture del prodotto:

1. Girante — È composta da 12 pale a profilo alare curve all'indietro saldate tra il disco anteriore conico ad arco e il disco posteriore a piastra piana. Le pale a profilo alare garantiscono un'elevata efficienza, bassa rumorosità e alta resistenza dei ventilatori. Tutte le giranti superano la correzione dell'equilibrio statico e dinamico e il test di funzionamento a velocità eccessiva, quindi godono di un funzionamento stabile e affidabile. Le giranti dei ventilatori di ventilazione e dei ventilatori a tiraggio indotto con lo stesso modello n. applicano la stessa struttura con materiali diversi (in generale, A3 per i ventilatori di ventilazione e 16Mn per i ventilatori a tiraggio indotto).

2. Cassa - È saldata a forma di voluta con piastre di acciaio comuni. Le casse per ventilatori a ingresso singolo possono essere realizzate in tre diversi tipi (le casse per ventilatori №8～№12 possono essere realizzate in una struttura integrata non separabile; le casse per ventilatori №14～№16 possono essere divise in due parti mentre le casse per ventilatori №18～№29.5 possono essere divise in tre parti). Per i ventilatori a tiraggio indotto, le piastre della voluta sono opportunamente ispessite per evitare l'usura dovuta alla polvere.

3. Ingresso — Da integrare in una struttura aerodinamica convergente e fissato sul lato di aspirazione del ventilatore con viti.

4. Serranda - La serranda viene utilizzata per regolare la capacità del ventilatore e installata radialmente prima dell'ingresso dell'aria. L'intervallo di regolazione va da 0° (completamente aperto) a 90° (completamente chiuso). Guardando dal lato dell'ingresso dell'aria, la maniglia della serranda si trova sul lato destro. Per i ventilatori con rotazione a destra, la maniglia si sposta da completamente chiuso a completamente aperto spostandosi dal basso verso l'alto. Per i ventilatori con rotazione a sinistra, la maniglia si sposta da completamente chiuso a completamente aperto spostandosi dall'alto verso il basso.

5. Unità di azionamento — L'albero principale dell'unità di azionamento è realizzato in acciaio di qualità. Per questa serie di ventilatori vengono utilizzati cuscinetti volventi. Esistono due tipi di scatole dei cuscinetti: i ventilatori con №8~16 applicano scatole dei cuscinetti integrate di tipo ciclone mentre i ventilatori con №18~29.5 applicano due scatole dei cuscinetti a blocchi separati. Le scatole dei cuscinetti per i ventilatori a tiraggio indotto Y4-73 sono dotate di termometro e indicatore del livello dell'olio. La scatola dei cuscinetti utilizza olio motore 30#. La quantità di olio da aggiungere deve essere basata sull'indicatore del livello dell'olio. Se si utilizza la lubrificazione a grasso, le scatole dei cuscinetti integrate di tipo ciclone per i ventilatori con №8~16 devono aggiungere una piastra deflettore dell'olio sul lato delle sfere volventi all'interno della scatola dei cuscinetti e la fessura per il fissaggio della piastra deflettore dell'olio è già riservata. I ventilatori a tiraggio indotto Y4-73 sono dotati di dispositivi di raffreddamento ad acqua. Pertanto, è necessario aggiungere un tubo dell'acqua e il consumo di acqua varia con la temperatura ambiente ed è solitamente considerato 0,5-1 m3/h.

Dati tecnici

FAQ

1. Quali parametri devono essere forniti quando si progetta il ventilatore per la centrale termica a dissipazione di calore?

Risposte: Flusso d'aria, pressione totale o pressione statica, temperatura di ingresso, tensione e frequenza locali, altitudine ecc.

Se sono presenti gas infiammabili ed esplosivi o un grande carico di polvere nel mezzo, si prega di informare anche il progettista.

2. Che ne dici del servizio di prevendita e post-vendita della tua azienda?

Risposte: Prima della nostra collaborazione, abbiamo un team tecnico professionale per aiutarti a realizzare la soluzione tecnica in base alle tue condizioni di lavoro, per garantire il funzionamento efficiente della ventola centrifuga.

Servizio post-vendita, offriremo 12 mesi di servizio di riparazione e forniremo servizi di follow-up a vita. Inoltre, i nostri ingegneri sono disponibili per andare all'estero per offrire il servizio di riparazione.

3. La tua azienda ha qualifiche?

Risposte: SIMO Blower ha ottenuto le certificazioni ISO 9001-2008, CE, TUV e così via.
