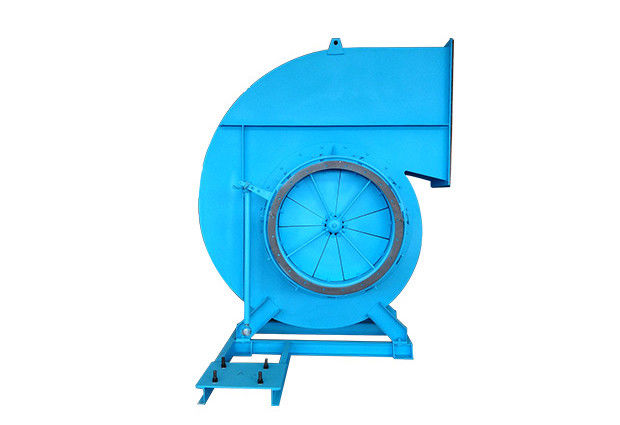

Ip55 di media pressione, caldaia a vapore ad alta efficienza energetica, ventola centrifuga Certificato CE
Ventilatore centrifuga efficiente e a risparmio energetico
,ventilatore centrifugo ip55
,Ventilatore centrifugo per caldaie a vapore
Descrizione del prodotto:
Il ventilatore della serie 5-06 può essere utilizzato nel sistema di alimentazione di una caldaia a vapore da 2 a 670 t/h in centrali termiche,può anche soddisfare i requisiti dei parametri di prestazione della testa ad alta pressione del forno a letto fluidizzato.
Questa serie di ventilatori può essere utilizzata anche per la rimozione della polvere, la ventilazione delle miniere e i sistemi di ventilazione generale.e il ventilatore a scarico indotto rilascia gas di combustione o gas contenenti particelle estranee.
Può essere utilizzato per più di quattro anni quando la concentrazione di impurità è inferiore a 200 mg/m3.
Se contiene molte impurità, può anche essere usato, ma accorcerà la vita utile.
La temperatura massima di funzionamento del ventilatore a scarico indotto non deve superare i 250 °C.
Le prestazioni del ventilatore sono espresse da parametri quali il flusso del ventilatore, la pressione massima, la velocità del mandrino, la potenza dell'albero e l'efficienza.
Caratteristiche:
1Impeller:
12 pezzi di lame di proiettile sono saldate tra la piastra anteriore del cono di arco e la piastra posteriore a forma piatta.basso rumore e elevata resistenzaLa rotaia è corretta da un equilibrio statico e dinamico, quindi il funzionamento è stabile.
2Casco:
L'involucro è un voluto saldato da ordinarie piastre d'acciaio.
Il rivestimento di un singolo ventilatore di aspirazione è realizzato in tre forme diverse: il rivestimento n. 8-12 è realizzato in una struttura integrale e non può essere smontato; il rivestimento n.14 a 16 casing è fatto in una struttura a due aperteLa cassa n. 18-29.5 è costituita da una struttura a tre aperture.
Il ventilatore a raffica indotta e la piastra voluta sono adeguatamente ispessiti per evitare l'usura.
3- Innesco:
L'ingresso d'aria convergente e fluido è realizzato in una struttura unitaria e avvitato al lato di ingresso del ventilatore.
4Porta di regolazione:
Dispositivo per regolare il flusso del ventilatore, montato assialmente di fronte all'entrata d'aria, con una portata di regolazione compresa tra 0° (pieno aperto) e 90° (pieno chiuso).
5. Parti di trasmissioni:
L'albero principale della parte di trasmissione è realizzato in acciaio di alta qualità e le serie di ventilatori 5-51 sono tutte realizzate in cuscinetti a rulli.
Parametri tecnici:
| Serie n. | Serie 5-06 | Selezione delle caratteristiche | |||||
| Normalmente | anticorrosione | resistente all'usura | Temperatura elevata | anti-esplosione | Commenti | ||
| Prestazioni | Diametro dell'impellente | 400-2500 mm | |||||
| Velocità di rotazione | ≤ 3000 giri al minuto | ||||||
| Intervallo di pressione | 1567-5764Pa | ||||||
| Intervallo di flusso | 2470-377586 m3/h | ||||||
| Struttura | Tipo di lama | Tipo aereo retrogrado, rettilineo | |||||
| Supporto dell'impeller | SWSI ((larghezza singola, ingresso singolo), DWDI ((larghezza doppia, ingresso doppio), tipo sovrappeso | ||||||
| Metodo di lubrificazione | lubrificazione a bagno d'olio, lubrificazione a grasso, lubrificazione stazione di lubrificazione | Può essere specificato | |||||
| Metodo di raffreddamento | raffreddamento ad aria, raffreddamento ad acqua, raffreddamento ad olio | Può essere specificato | |||||
| Modalità di guida | Azionamento diretto, azionamento ad accoppiamento, azionamento a cintura | Può essere specificato | |||||
| Composizione dei gas | Temperatura del gas | Normalmente | Richiesta del cliente | Richiesta del cliente | ≥ 250°C | Richiesta del cliente | |
| gas caratteristica | Gas pulito | Gas corrosivi | Polveri di particolato | Gas ad alta temperatura | Gas infiammabile, gas esplosivo | ||
| Configurazione del sistema | Marca del motore | Marchi cinesi famosi, ABB, Siemens, WEG ecc. | Può essere specificato | ||||
| Impeller | Acciaio al carbonio di alta qualità | FRP, acciaio inossidabile, rivestimento in gomma | Strato resistente all'usura o rivestimento resistente all'usura, ceramica | Acciaio legato ad alta temperatura di alta qualità | FRP, lega di alluminio | Può essere specificato | |
| Cono di ingresso dell'aria | Acciaio al carbonio di alta qualità | FRP, acciaio inossidabile, rivestimento in gomma | Acciaio al carbonio di alta qualità | Acciaio al carbonio di alta qualità | Acciaio al carbonio di alta qualità | Può essere specificato | |
| Casing | Acciaio al carbonio di alta qualità | FRP, acciaio inossidabile, rivestimento in gomma | Acciaio al carbonio di alta qualità | Acciaio al carbonio di alta qualità | Acciaio al carbonio di alta qualità | Può essere specificato | |
| Amortizzatore | Acciaio al carbonio di alta qualità | FRP, acciaio inossidabile, rivestimento in gomma | Acciaio al carbonio di alta qualità | Acciaio al carbonio di alta qualità | Acciaio al carbonio di alta qualità | Può essere specificato | |
| Fuoco principale | Acciaio al carbonio ad alta resistenza, acciaio strutturale in lega | Può essere specificato | |||||
| Portamento | ZWZ, SKF, FAG, NSK | Può essere specificato | |||||
| Casco per cuscinetti | di ferro fuso | ||||||
| per la fabbricazione di apparecchi per il trasporto di merci | GB799-1988 | ||||||
| Parti di opzione | Cornice di base del sistema, schermo protettivo, silenziatore, connessioni flessibili di ingresso e uscita, flange di contatore di ingresso e uscita, ammortizzatore d'aria, attuatore elettrico, ammortizzatore, accoppiamento del diaframma,Accoppiamento a fluido, copertura motore pioggia, sensore di temperatura, sensore di vibrazione, Soft starter, inverter, motore elettrico speciale, sistema di monitoraggio strumento. | ||||||
